Transferts aux interfaces, cryonanothermique, écoulements diphasiques

Cette thématique prolonge le travail conduit dans le groupe sur les écoulements diphasiques avec une phase gazeuse compressible. Cette approche repose sur le concept de fluide dual (avec une phase gazeuse faiblement compressible et une phase liquide incompressible) avec un schéma numérique adapté (développé par V. Daru, groupe AERO). La description de l’interface utilise la méthode Front-Tracking. Quelques difficultés ont été rencontrées sur la conservation de la masse en utilisant l’algorithme de suivi d’interface pour les écoulements qui ne sont à divergence nulle que d’un côté de l’interface. Pour dépasser ces difficultés, une autre approche a été testée : l’interface est maintenant décrite par une approche diffuse avec un modèle bi-fluide compressible. Dans cette méthode, totalement conservative par construction, les deux fluides sont numériquement présents en chaque point de l’espace et sont modélisés par un milieu compressible avec une loi d’état plus ou moins raide. Pour éviter une dissipation numérique excessive dans le régime faible Mach, un schéma numérique spécifique a été utilisé. La comparaison de ces deux approches (fluide dual et bi-fluide) a été conduite sur certains cas-tests monodimensionnels non-isothermes et les résultats sont satisfaisants (voir figure 1 ci-dessous).

Afin d’étendre les possibilités d’utilisation du modèle bi-fluide, celui-ci a été implémenté dans la bibliothèque DassFlow (logiciel libre développé par le CNRS, l’Université de Toulouse & l’Institut de Mathématiques de Toulouse), et des développements spécifiques ont porté sur la prise en compte des effets thermiques. Puis, dans le cadre de l’ANR WavyFILM (débutée en mars 2016, en partenariat avec le laboratoire FAST et l’industriel Air Liquide) portant sur l’amélioration des transferts de chaleur et de masse dans les films liquides soumis à un contre-écoulement de gaz dans les procédés de distillation, des validations ont été menées sur des configurations de films liquides ruisselants. Les premiers résultats permettent de juger que le modèle choisi est adapté à ce type de configuration. Des améliorations sont à poursuivre pour retrouver quantitativement les caractéristiques de l’écoulement et pour inclure les phénomènes de transfert de chaleur et de masse sur l’interface.

En collaboration avec Imperial College (London), Hongik Univ. (Corée du Sud) et l’Univ. du Chili (Santiago), nous poursuivons l’application du code parallèle à hautes performances BLUE dédié à la simulation d’écoulements multiphasiques et multi-physiques. BLUE combine des algorithmes rigoureux (i) de front-tracking pour le suivi Lagrangien d’interfaces déformables avec traitement précis des forces de tension superficielle, (ii) de l’advection de l’interface et (iii) de la conservation de la masse. La méthode pour traiter les interfaces fluides combine les techniques de front-tracking et de level-set, avec une interface définie comme une discontinuité dans le champ de masse volumique et décrite par un réseau lagrangien local à mailles triangulaires. Cette structure permet à l’interface de subir de grandes déformations, allant jusqu’à la rupture lors du détachement de gouttes et à la coalescence lors de fusion de bulles.

 Nous avons étudié une large gamme d’écoulements diphasiques : (i) ondes de Faraday planes et sphériques (cf figure 2), (ii) instabilité de Rayleigh-Taylor sur une interface sphérique sous forçage extrême avec L. Tuckermann (PMMH), ou (iii) écoulements très visqueux dans des canaux microfluidiques divergents avec N. Ribe (FAST). En outre, nous continuons d’explorer, avec L. Kahouadji (Imperial College, London), des applications de microfluidique dans des jonctions en croix ou en T (cf. figure 3), et avons obtenu d’excellents accords avec les résultats expérimentaux dans des régimes d’écoulement piston, de gouttes ou de jets. Nous avons aussi réalisé des simulations massivement parallèles sur des écoulements de jet diphasiques à haute vitesse dans les sprays. Enfin, en collaboration avec E. Knobloch (Berkeley), nous étudions comment la diffusion du CO2 atmosphérique dans l’océan est augmentée par l’action des vagues et la dispersion de Taylor.

Une goutte d’un liquide volatil peut léviter sur sa propre vapeur en la déposant sur une surface très chaude : c’est l’effet Leidenfrost (ou caléfaction). En utilisant des substrats incurvés, des gouttes de forme torique ou rectiligne peuvent exister. En géométrie torique (voir figure 4), on peut produire un écoulement toroïdal accompagné d’ondes de surface de forme polygonale brisant l’invariance par rotation azimutale du système (collab. Y. Couder et L. Limat, Laboratoire MSC, Paris Diderot). En géométrie rectiligne, nous caractérisons expérimentalement le spectre des ondes de surface linéaires (donc de faible amplitude) se propageant dans ce milieu ainsi que leur relation de dispersion dont nous montrons analytiquement et numériquement que les différentes branches correspondent à la propagation d’ondes gravito-capillaires et d’ondes de ballottement. Notre système expérimental s’apparente ainsi à un système très faiblement dissipatif, soumis à une gravité réduite, où les effets capillaires dominent (la longueur capillaire effective devenant ici de l’ordre du centimètre). En nous intéressant aux ondes de grande amplitude, nous montrons expérimentalement et de manière semi-analytique que peuvent se propager des solitons de Korteweg–de Vries d’amplitude négative grâce aux effets de gravité réduite du système. C’est la première fois que de tels solitions sont observés expérimentalement sur une telle gamme d’amplitude macroscopique (collab. S. Perrard, James Franck Institute, Chicago et L. Deike, Scripps Institute of Oceanography, San Diego, financement ANR Freeflow ANR-11-BS04-001-01). Enfin, des études préliminaires indiquent que ce système est bien adapté pour étudier des phénomènes de type cascade d’énergie des grandes vers les petites échelles. Nous cherchons actuellement à bien les caractériser et à les relier à des phénomènes de turbulence d’ondes ou bien de turbulence de solitons.

► Ligne de contact mobile en présence d’évaporation

La compréhension de la dynamique de la ligne de contact en mouvement en présence d’évaporation est un enjeu tant fondamental qu’industriel (ex : le dépôt de particules, en utilisant des liquides volatils). C’est un problème ardu dans la mesure où interviennent des singularités des champs hydrodynamiques et des flux d’évaporation. Nous avons proposé un modèle de ligne de contact en mouvement dans des situations de mouillage partiel ou total en tenant compte de la divergence du flux d’évaporation près de la ligne de contact. Des calculs analytiques et numériques ont amené à une généralisation de la loi de mouillage dite de Cox-Voinov qui relie l’angle de contact apparent macroscopique à la vitesse de déplacement de la ligne de contact. Dans le cas du mouillage total, nous avons utilisé un terme de pression de disjonction dû aux forces de van der Waals et mettons en évidence l’existence d’un film précurseur. Sa longueur et son épaisseur sont calculées, ainsi que la dynamique d’évaporation d’une gouttelette en évaporation. Nous montrons leur dépendance avec la constante de Hamaker et le flux d’évaporation (collab. C.-T. Pham avec F. Lequeux de l’ESPCI et L. Limat de l’université Paris Diderot, [in Pham et al., Without Bounds: A Scientific Canvas of Nonlinearity and Complex Dynamics (2013)]).

Cette activité s’inscrit dans la continuité de travaux expérimentaux, conduits il y a quelques années, sur l’étude de l’ébullition engendrée par des conditions de chauffage transitoire de type échelon de puissance imposé à l’élément chauffant. Ces études, réalisées en configuration « pool boiling », avaient alors mis en évidence l’importance fondamentale des conditions de déclenchement de l’ébullition, leur impact sur la dynamique de l’échange thermique paroi-fluide et la possible réalisation d’une transition vers le flux critique.

 Dans le cadre d’une collaboration avec le CEA Saclay, M.-C. Duluc encadre depuis le 1er octobre 2017 la thèse de Raksmy Nop dédiée à l’étude du flux critique engendré par un chauffage transitoire de type exponentiel. La configuration d’étude est un canal plan, le fluide est de l’eau dans des conditions de pression modérée (inférieures à dix fois la pression atmosphérique). L’objectif est de développer, à partir des résultats expérimentaux obtenus, des corrélations permettant la prédiction du flux critique, intégrant les conditions de chauffage transitoire, de pression modérée, du sous-refroidissement et du débit de fluide. L’objectif est de disposer de relations validées et fiables pour une implémentation dans le code de calcul CATHARE du CEA.

 Les expériences ont été réalisées au MIT Boston dans le cadre d’un partenariat avec le CEA et utilisent des caméras rapides (vidéo pour la visualisation des bulles et infra-rouge pour accéder au champ de température sur la paroi chauffée).

► Transferts thermiques solide/superfluide et aux jonctions micro-nano

J. Amrit, A. Ramière, L. Yu, Y. Vaheb

Cette recherche porte sur la physique du transport thermique aux interfaces et dans des micro nano structures. Nous menons trois axes d’études en parallèle, à savoir (i) la résistance thermique de Kapitza à l’interface silicium/ hélium (super-fluide ou solide), (ii) la thermique des micro nano structures et jonction, (iii) l’investigation des propriétés des matériaux thermoélectriques. Les deux derniers axes sont conduits en collaboration avec Sebastian Volz (CentraleSupélec et LIMMS, Université de Tokyo). Nos expériences sont effectuées à très basses températures. Elles constituent une base pour des études théoriques et numériques. La faible taille d’un système comparée à la longueur d’onde des phonons (porteurs de chaleur) donne lieu à des nouveaux phénomènes. Aussi, nos études visent à diminuer la dissipation énergétique in situ dans des micro nano dispositifs.

► Résistance thermique de Kapitza à l’interface silicium/hélium-4 superfluide

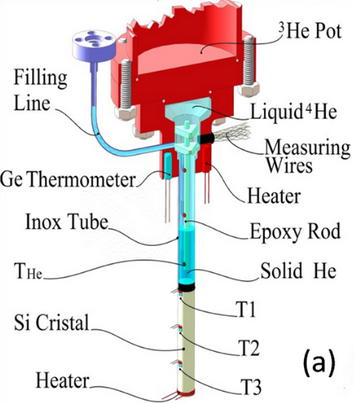

En étudiant la résistance thermique à l’interface entre un cristal de silicium en contact avec du superfluide, nous avons découvert le phénomène de diffusion résonnante de phonons, prédit par Adamenko et Fuks [JETP, 1971]. La diffusion résonnante est un processus sélectif qui se manifeste quand la longueur d’onde d’un phonon dans l’He (2-15 nm) devient comparable à la taille des rugosités de la surface du Si, mesurés indépendamment par AFM (Microscopie à force atomique) (voir Figure 5). Piégés par des rugosités, les phonons incidents finissent par se répandre à travers l’interface. Nous avons ainsi expliqué pour la première fois l’origine de la résistance thermique de Kapitza, recherchée depuis 70 ans. Les résultats sont publiés dans la revue Nature Materials 1 et sur le site du CNRS 2 . Les travaux originaux de Kapitza en 1940 sont ainsi réinterprétés.

 Les travaux sont effectués dans le cadre d’un programme de recherche conjoint avec l’Institut de Physique Nucléaire d’Orsay (labellisé par le CNRS) et en collaboration avec le CEA/Saclay/Irfu (C. Z. Antoine) car la résistance thermique est un facteur majeur limitant la performance des cavités supraconductrices des accélérateurs de particules (Amrit, conférence invitée, Padova, Italie, 2014). Une partie de cette recherche est soutenue par le Labex LaSIPS (projet émergent «ERéThiques Jonctions») et a été effectuée dans le cadre de la thèse d’A. Ramière (Allocation U-PSud, EDEcole Doctorale SMEMaG, (oct. 2011-nov. 2014).

► Interface entre un solide classique et un cristal d’hélium-4 quantique

En mesurant la résistance thermique en fonction de la pression du superfluide, une transition du 1 er ordre est mise en évidence pour la première fois lors de la cristallisation du superfluide (24 bars). Nous expliquons ces mesures par l’interaction dynamique des phonons thermiques avec les dislocations dans l’He solide [mécanisme de «fluttering», mis en évidence par Balibar à l’ENS Paris (2015) pour décrire l’origine de la plasticité géante du solide He-4 3 . Ainsi notre étude montre que les dislocations constituent un degré de liberté supplémentaire afin de contrôler la résistance thermique. Ce travail est effectué en collaboration avec A. Ramière (Université de Tokyo).

► Transport thermique en régime balistique dans des rubans par Monte Carlo

En absence des lois physiques, nous utilisons la méthode Monte Carlo pour mettre en évidence diverses caractéristiques de la propagation thermique en régime balistique où les collisions de phonons avec les parois sont dominantes. Ainsi, pour des nano rubans de silicium nous avons montré que la rugosité de surface permet de filtrer les phonons de haute fréquence 4 (voir Figure 6). C’est un résultat fort intéressant pour améliorer le facteur de mérite des dispositifs thermoélectriques. Un décalage systématique du spectre de phonons est également mis en évidence en présence d’un flux de chaleur. Nous avons nommé ce phénomène « blueshift ». Contrairement à toute attente, le décalage est plus important pour de faibles différences de températures. Certaines mesures de la conductance thermique des nanofils peuvent maintenant être réinterprétées. Dans le cas de Silicene (matériau 2D), l’importance des modes mécaniques de flexion est démontrée. Les études expérimentales en cours sont soutenues par le Labex LaSIPS (projet « Artémis »).

► Optimisation des propriétés thermoélectriques de matériaux d’intérêt

Dans une recherche de matériaux thermoélectriques performants, nous avons calculé le facteur de mérite ZT pour différents matériaux [les pérovskites CsSnX3 (X = I, Br, Cl), les alliages Bi2Te3-xSe, les oxydes ZnO avec dopage en Al et la cellulose I-β]. Les propriétés électroniques (conductivité, structure de bande, coefficient de Seebeck…) sont calculées par des méthodes ab initio en utilisant des logiciels ABINIT et BoltzTrap (qui résolvent les équations de transport de Boltzmann). Les propriétés thermiques sont déterminées par des outils de type ab initio (logiciel Phonopy) et par dynamique moléculaire (logiciel LAMMPS). L’influence des impuretés d’Al sur le ZT est quantifiée dans le cas de ZnO. Ce travail constitue la partie essentielle de la thèse de Lantao YU (Allocation U-PSud, EDEcole Doctorale SMEMaG, jan 2015 – mars 2018).
